另辟蹊徑——Danfoss PVG比例閥PVBM模塊用于臂式高空作業平臺開式行走系統

發布時間:2022-12-01人氣:1057



一直以來,閉式行走系統經常與開式行走系統作比較,兩者均有各自的優點和缺點。通常開式行走系統中使用平衡閥,會造成系統的不穩定,尤其是在車輛剎車時。但在開式系統中,如果使用丹佛斯專利技術產品PVBM多路閥模塊,則可以去除這個現象。

以往的臂式高空作業平臺行走系統大部分采用閉式系統,由一臺閉式柱塞泵單獨給行走馬達供油,丹佛斯可以提供成套且成熟的靜液壓驅動方案;如果使用開式行走系統,只需用一臺S45系列開式變量柱塞泵給行走及上車各執行機構供油,行走控制閥PVBM可以集成在上車控制的PVG閥組內(如圖1所示),此方案省掉了閉式柱塞泵,可以節約主機廠整機成本,并使整個系統更加的簡單緊湊,后期維護更加方便。

另辟蹊徑——PVBM模塊用于臂式高空作業平臺開式行走系統

圖1 開式行走及上車控制系統示例

PVBM中的“M”為Meter-in和Meter-out之意,即進油節流與回油節流。在同一時間,既控制進入馬達的流量,也控制流出馬達的流量,但如果進出流量很接近,則會導致系統控制不穩定;丹佛斯的一項專利技術提供了一種解決思路:一定的閥芯開度下,控制的進油流量始終比回油流量小(如圖2所示),不足的流量通過補油閥補充。

另辟蹊徑——PVBM模塊用于臂式高空作業平臺開式行走系統

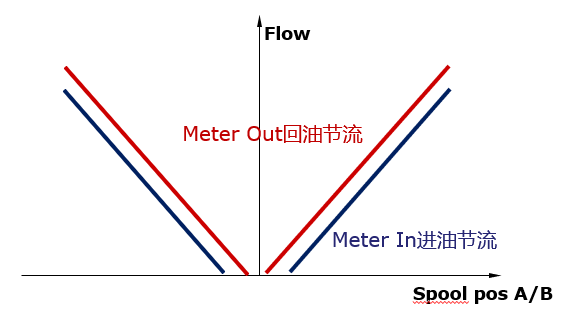

圖2 閥芯位置對應進油/回油節流控制流量

PVBM中進油節流采用標準PVB的閥前壓力補償器,另外在A/B口各集成了一個補償器,用于穩定負負載工況時回油側的壓差,這即是PVBM的設計理念。



另辟蹊徑——PVBM模塊用于臂式高空作業平臺開式行走系統
 另辟蹊徑——PVBM模塊用于臂式高空作業平臺開式行走系統



圖3 PVBM模塊液壓原理及模型

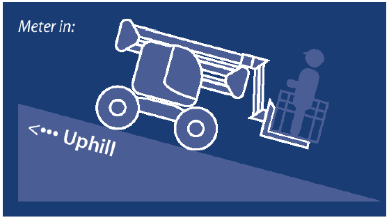

當車輛加速或上坡時

另辟蹊徑——PVBM模塊用于臂式高空作業平臺開式行走系統



通過進油節流,油液受控進入系統克服正負載,進油節流通過PVG的標準補償器得以實現。在正負載情況下,A/B口的回油節流補償器常開,不參與控制;進入馬達的油液通過閥芯開度與PVB的標準閥前補償器來控制,配合PVE閉環控制器,實現精確的進油流量控制。

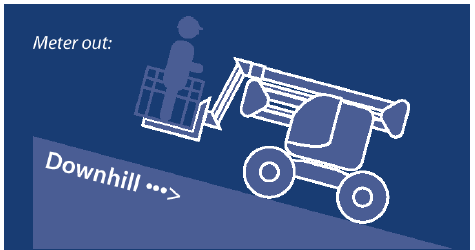

當車輛減速或下坡時

另辟蹊徑——PVBM模塊用于臂式高空作業平臺開式行走系統

慣性會拉著車輛行走越來越快,此時為負負載工況,油液通過回油節流來控制。回油節流控制通過A/B口的回流節流補償器實現。在負負載情況下,馬達因外部慣性力作用,回油側壓力高,回油節流補償器B工作,保持主閥芯回油槽前后的壓差恒定,配合PVE閉環控制器,精確控制回油流量,從而避免速度越來越快的情況發生。




PVBM模塊集成了進油節流補償器及兩個回油節流補償器,同時也內置了緩沖/防吸空閥,增強對負負載的控制能力;為了防止吸空,需要一個背壓閥,根據應用情況選定,通常5-10bar;使用PVBM可良好控制進回油流量,使開式行走系統不再需要平衡閥;用PVE搭配丹佛斯Plus+1控制器,可以使開式行走系統有更好的控制體驗。



PVBM模塊為臂式高空作業平臺另辟一條開式行走系統之路,提高整機的性價比,并使整個系統更加的緊湊。



原文始發于微信公眾號(丹佛斯動力系統):另辟蹊徑——PVBM模塊用于臂式高空作業平臺開式行走系統
